產品詳情
丹尼遜PV/PVT柱塞泵變量控制機構：丹尼遜PV_PVT柱塞泵L型變量控制器負載傳感變量以及J、K型變量控制器扭矩限定補償變量，液壓泵在恒速工況時即為恒功率變量。

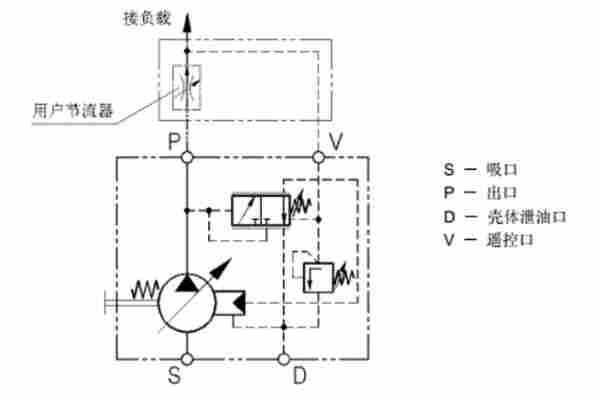

L型變量控制器----負載傳感變量
L型變景控制議用Tfttt傳蛾回跖 其變量控制原理與F型變量控制議基本相冋，兩者的差別在于，F型控制器的先導控制油由液壓基的輸出壓力油提供，并通過主控制胃芯中的節龍小孔限制控制油流量：--------------丹尼遜PV/PVT柱塞泵變量控制機構
而L型控制器實際上星主控制日芯中裝有堵銷的F型控制器，其先9控制壓力由負扱壓力提供.為防止液壓泵出口處的壓力滴通過節流小孔進入負鉄回路.引起負緩爬行.故需堵帶將節凌小孔封堵.ftftS力在遙控口處引至主控制陶芯的控制端，液壓泵便按負裁壓力進行補償變景，只是液壓泵的出口壓力比負載壓力髙一個確定的壓力差該壓差由主控制閥的復位彈簧調節確定.出廠時該壓差調雄為17?28 bar《250?400網〉.
典型的L型變量控制回路是在液壓泵的出口與負親之間由用戶ttfttt的速度要求配38—個節流器. L型控制器可在該節凌器兩端舞供上述的壓差.讓壓泵便可輸出由用戶節iftSfl定的恒定澆量.
J及 K 型變量控制器--------------丹尼遜PV/PVT柱塞泵變量控制機構
《丹尼遜PV/PVT系列柱塞泵各型號技術參數表》
扭矩限定補償變量，液壓泵在恒速工況時即為恒功率變量
J型為小扭矩范圍
K 型為大扭矩范圍
扭矩限定補償變量控制器是一個單彈簧的先導控制單元,同時監測泵的壓力和排量'斜盤擺角'兩種信號,以對液壓泵進行變量控制。該控制器與F型控制器并聯工作,在液壓泵的出口壓力低于F型控制器設定壓力的范圍內,該控制器起控制作用:在壓力升高的同時,排量相應減小,變量的起始點由該控制器控制彈簧的預壓緊力決定,預壓緊力可調,而排量減小的變化率則由彈簧的剛度確定。當壓力升高至達到F型控制器的設定值時,由F 型控制器起控制作用,液壓泵便轉為按壓力補償工況進行變量。扭矩限定控制的起始作用點*低為滿負荷的 20%,在要求抑制峰值壓力的情況下,可以將起始作用點調整得更低些。
丹尼遜PV/PVT柱塞泵變量控制機構扭矩限定控制器也可接入負載傳感回路和進行遙控卸荷。
