產品詳情
FP7127 是平均電流模式控制的 LED 驅動 IC，具有穩定輸出恒流的能力，優秀的負載調整率與高精度的電流控制。不用額外增加外部補償元件，簡化 PCB 板設計。FP7127 可接受 PWM 數位調光，建議調光頻率 0.1kHz~20kHz。
特色
高速反應回路
可接受數位調光
具有過溫保護功能
短路保護功能
輸入欠壓保護

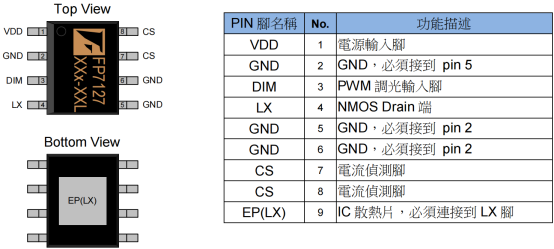

PIN 腳描述

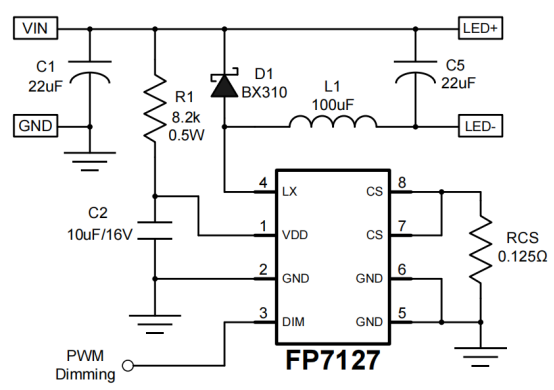

應用電路
應用條件：
輸入電壓 = 58V~72V
輸出LED電壓 = 52V
輸出LED電流 = 2A
調光范圍：0.1%~100%
C1：輸入電容，電容值依輸出瓦數決定，穩定輸入電壓紋波。
C2：VDD 穩壓電容，建議使用貼片電容(MLCC)
C5：輸出電容：降低輸出電流紋波，改善EMI 電磁輻射。
R1：降壓電阻，此電阻會消耗較大瓦數，建議采用多電阻并聯方式。
RCS：輸出電流設定電阻，建議盡量靠近IC，降低輸出電流偵測誤差。
D1：輸出濾波二級管，建議使用蕭特基二級管，降低在二級管上的功率損耗。
L1：此電感提供電路回路儲能/放能與濾波功能，輸出瓦數越大線徑要越粗；電感量會直接影響工作頻率，需依照工作條件設計合適的電感值。
