ZDYZ-Z液壓支架電液控制裝置控制器

1  用途

ZDYZ-Z液壓支架電液控制裝置控制器（以下簡稱控制器），采用PLC可編程控制器作為核心設備，對工作面不同位置傳感器進行信號采集，根據不同的工作狀態和工藝要求，對電磁先導閥與電動球閥發出控制信號，達到對工作面設備進行控制的目的。

控制器與TH12礦用本安型操作臺通過以太網連接，能夠?qū)⒐ぷ髅娌煌瑐鞲衅鞯男盘栆约案髟O(shè)備的工作狀態顯示在操作臺上。

控制器執行標準GB3836-2010、Q/0104ZMD044－2013。

2  環境條件

——溫度:  0℃～40℃；

——平均相對濕度: ≤95%RH（＋25℃）；

——大氣壓力: 80kPa～106kPa；

——機械環境: 無顯著振動和沖擊的場合；

——適用于有瓦斯和煤塵爆炸的危險環境中；

——周圍介質無腐蝕性氣體。

3  主要技術參數

Ø 工作電壓：DC24V。

Ø  工作電壓：≤1A。

Ø  本質安全型開關量輸入信號：高低電平信號，低電平≤5V，高電平≥ 13V。

Ø 本質安全型模擬量輸入信號：輸入的電流信號4mA～20mA。

Ø 通訊：傳輸方式：PROFIBUS-DP；

   信號工作電壓峰峰值：10V。

Ø 接口數量：數字量輸入點3點；

 數字量輸出點18點；

 模擬量輸入點5組；

 通訊接口1路。

Ø 本安參數：

   網口：a)Uo：5V， Io：5mA ；b）Co：1μF，  Lo：1mH。

485通信：a)Uo：10V， Io：5mA ；b）Co：1μF，  Lo：1mH。

4-20 mA標準信號 ：a)Ui：10V， Ii：20mA ；b）Ci：0μF，  Li：0mH。

開關量：a)Ui：12V， Ii：10mA ；b）Ci：0μF，  Li：0mH。

4  產品分類

4.1  型式

    礦用隔爆兼本質安全型“Exd[ib] I”。

4.2  產品型號

5  產品結構及原理

5.1  產品結構及外形尺寸

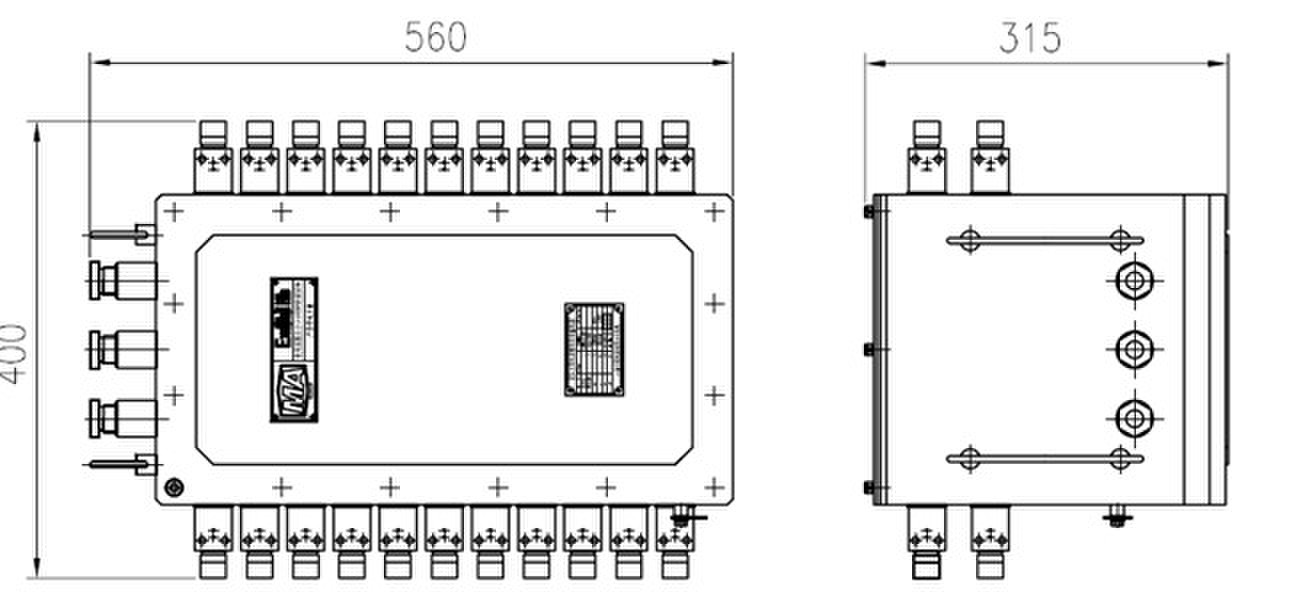

控制器由PLC、網絡設備、外殼三大部分組成，其外部結構如圖1所示。

外形尺寸：

圖1外部結構及尺寸圖

5.2  電氣原理

5.2.1    主要功能

Ø  具有采集傾角、壓力、位移等模擬量信號功能。

Ø   具有采集急停、閉鎖、紅外接收等開關量信號功能。

Ø  具有控制立柱升降、移架、推溜、側推伸縮、抬底伸縮等電磁閥的接通與斷開的功能。

Ø  具有控制灑水電磁閥、清洗電磁閥的動作，實現灑水及攝像頭清掃功能。

Ø   具有總線通訊功能。
