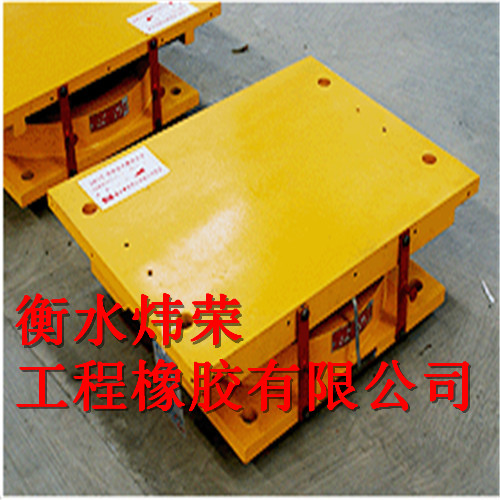

GPZ-GD固定盆式橡膠支座
公路橋梁盆式橡膠支座是專用于公路橋梁的橋梁支座產品,它是將橡膠塊安置于密封鋼盆中的，在三向受力的情況下，而產生相應的反力，承受橋梁的垂直荷載，同時,支座可以利用橡膠的彈性，滿足梁端的轉動，通過焊接在上座板上的不銹鋼板與聚四氟乙烯來進行自由滑移，就可以完成橋梁上部構造的水平位移。公路橋梁盆式橡膠支座具有結構合理、變形小、水平位移量大、承載能力大、轉動靈活、并有良好的緩沖性能的特點，是公路橋梁連續式橋梁支座的最佳選擇.
衡水煒榮工程橡膠有限公司 公路橋梁盆式橡膠支座可分為:GPZ(依據JT3141-90)和GPZ（Ⅱ）(依據GT391-1999)以及QPZ,QZ,SH-PZ,KPZ,GPZ(KZ)盆式橡膠支座幾大系列產品。公路橋梁盆式橡膠支座出廠經檢測必須完全符合JT391－1999《公路橋梁盆式橡膠支座》標準才能出廠。
GPZ系列盆式橡膠支座
1.分類
a、雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX；
b、單向活動支座：具有豎向轉動和單一方向滑移性能，代號為DX；
c、固定支座：僅具有豎向轉動性能，代號為GD。
2.適用溫度范圍
a.常溫型支座：適用于-25℃～+60℃；
b.耐寒型支座：適用于-40℃～+60℃代號為F。
3.技術性能
a.支座豎向轉角≥40′
b.豎向承載力1000-50000KN共分28級，非滑移表面的水平承載力為豎向的10%
c.摩擦系數：
常溫型μ≤0.04
耐寒型μ≤0.06
支座壓縮變形值不得大于支座總高度的2%，盆環的徑向變形不得大于盆環外徑的0.5‰
GPZ-GD固定盆式橡膠支座
