產品詳情

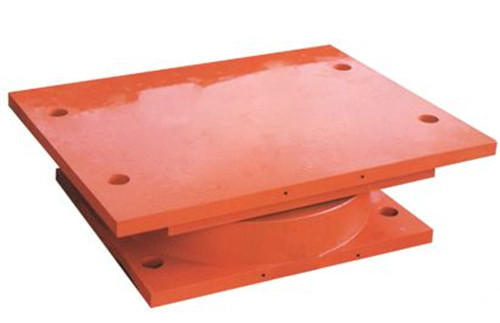

GPZ(II)盆式橡膠支座又稱為：公路橋梁盆式橡膠支座，它的工作原理是利用半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移。GPZ(II)盆式橡膠支座是一種采用鑄鋼構件與橡膠組合而成的新型盆式橡膠支座產品,它屬于GPZ系列公路橋梁盆式支座系列產品第二代產品，與同類的盆式支座相比，具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。本系列支座目前承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。這種盆式橡膠支座能滿足大的支承受力，大的水平位移，大的轉角要求的,是我廠生產的新型橡膠支座產品。本盆式橡膠支座目前承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。每個級別分固定（GD），單向活動（DX）和雙向活動（SX）三種類型。本系列盆式支座具有建筑高度低，滑移面磨擦系數小，承載能力大，轉動性能靈活，緩沖性能好，構造簡單，重量輕，價格便宜等優點，是建筑連續梁式的最佳支座。與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。主要用來滿足大型橋梁建造的需要。
GPZ(II)型盆式橡膠支座可以分為:固定支座、單向活動，其中單向活動支座非滑移方向的水平承載力均不小于固定支座堅向承載力的10%。其中抗震型GPZ盆式支座水平承載力不小于支座堅向承載力的20%。整個支座轉動角度不小于0.02rad,再加入5201硅脂潤滑后，常溫型活動支座設計摩阻系數最小取0.03.加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數最小取0.06。（1）按支座使用性能分為：a．雙向活動支座（多向活動支座）式，具有豎向承載，豎向轉動和多向滑移性能，代號為SX。b．單向活動支座：具有豎向承載、豎向轉動和單一方向滑移性能，代號DX。c．固定支座，具有豎向承載和豎向轉動性能，代號為GD。（2）按適用溫度范圍分類a．常溫型支座：適用于-25℃—+60℃使用 b．耐寒型支座：適用于-40℃—+60℃使用，代號為F2、GPZ(II)型盆式橡膠支座結構形式雙向（多向）活動支座和單向活動支座由上座板（包括頂板和不銹滑板）、聚四氟乙烯滑板、中間鋼板、密封圈、橡膠板、底盆、地腳螺栓和防塵罩等組成。單向活動支座沿活動方向還設有導向擋塊。固定支座由上座板、密封圈、橡膠板、底盆、地腳螺栓和防塵罩組成。減震型支座還有消能和阻尼件。3、GPZ(II)型盆式橡膠支座技術要求（1）橡膠支座性能豎向承載力（即支座反力，單位MN）分31級，即0.8、l、1.25、1.5、2、2.5、3、3.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55和60。水平承載力：固定支座在各方向和單向支座非滑移方向的水平承載力不小于支座豎向承載力的10％，抗震型支座水平承載力不小于支座豎向承載力的20％。轉角：支座轉動角度不小于0.02rad。摩阻系數：加5201硅脂潤滑后，常溫型活動支座設計摩阻系數為0.03。耐寒型活動支座設計摩阻系數為0.06。4、盆式橡膠支座的用料性能（1）盆式橡膠支座用橡膠板以氯丁橡膠、天然橡膠或三元乙丙橡膠為原料，常溫型橡膠板采用氯丁橡膠，耐寒型支座橡膠板采用天然橡膠或三元乙丙橡膠。橡膠板用膠料的物理機械性能見下表。（2）盆式橡膠支座用聚四氟乙烯板材：密度為2130—2200kg／m3，拉伸強度不小于30Mpa斷裂伸長率不小于300％。（3）硅脂采用5201-2硅脂，其理化性能指標符合HG／T2502的有關規定。（4）GPZ(II)型盆式橡膠支座用鋼板符合GB700的有關規定，鑄鋼件符合GBll352中ZG230-450或ZG270-500的有關規定；不銹鋼板符合GB／T3280的有關規定。（5）橡膠板用膠料的物理機械性能：例如:GPZ(II)30SXF：表示GPZ(II)盆式橡膠支座中設計承載力為30MN的雙向（多向）活動的耐寒型盆式支座。GPZ(II)50DX：表示GPZ(II)系列盆式支座中設計承載力為50MN的單向活動的常溫型盆式支座。GPZ(II)80GD：表示GPZ(II)系列盆式橡膠支座中設計承載力為80MN的固定的常溫型盆式支座。GPZ系列盆式橡膠支座的產品特性1、GPZ系列盆式支座采用不銹鋼板與聚四氟乙烯模壓板間的平面滑移作為支座的滑移面。具有低的磨擦系數、承載能力大、 變形小，耐磨耗、抗腐蝕能力強。 2、由于采用密封的橡膠不但大大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能?！?、公路橋梁盆式橡膠支座具GPZ（Ⅱ）公路盆式橡膠支座包括單向活動支座（DX）、雙向活動支座（SX）和固定支座（GD）等規格。
