產品詳情
DN15mm渦輪流量計正常流量范圍：0.6-6m³/h，擴展流量范圍：0.4-8m³/h，常規耐受壓力：螺紋連接：6.3MPa，衛生型：1.6MPa.
DN20mm渦輪流量計正常流量范圍：0.8-8m³/h，擴展流量范圍：0.45-9m³/h，常規耐受壓力：螺紋連接：6.3MPa，法蘭連接：2.5MPa，衛生型：1.6MPa。
DN25mm：渦輪流量計正常流量范圍：1-10m³/h，擴展流量范圍：0.5-10m³/h。常規耐受壓力：螺紋連接6.3MPa，法蘭連接2.5MPa，衛生型1.6MPa。
DN32mm：渦輪流量計正常流量范圍：1.5-15m³/h，擴展流量范圍：0.8-15m³/h。常規耐受壓力：螺紋連接6.3MPa，法蘭連接2.5MPa，衛生型1.6MPa。
DN40mm：渦輪流量計正常流量范圍：2-20m³/h，擴展流量范圍：1-20m³/h。常規耐受壓力：螺紋連接6.3MPa，法蘭連接2.5MPa，衛生型1.6MPa。
DN50mm：渦輪流量計正常流量范圍：4-40m³/h，擴展流量范圍：2-40m³/h。常規耐受壓力：法蘭連接2.5MPa，衛生型1.6MPa。
LWGY系列渦輪流量計可測量介質：自來水、純凈水、礦泉水、冷水、熱水、溫水、開水、冰水、氨水、除鹽水、飲料、啤酒、白酒、酒精、乙醇、甲醇、漆料、化學品溶劑、柴油、機油、汽油、煤油、橄欖油、玉米油、芝麻油、香油、花生油、食用油、洗衣液、洗潔精、防凍液、醫用鹽水、葡萄糖水
一、概述LWGYA型渦輪流量變送器本身不帶顯示功能，僅將流量信號遠傳輸出電流信號(4-20mA)該儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀表、PLC、DCS等計算機控制系統配合使用，該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途；

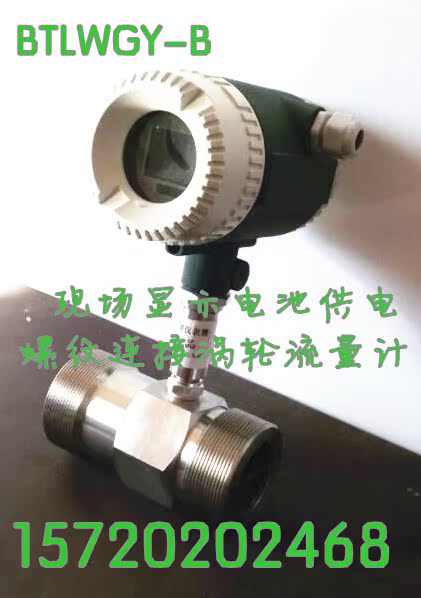

LWGYB型現場顯示渦輪流量計是在LWGY基本型渦輪流量傳感器的基礎上，采用電池供電，增加了現場顯示功能。該流量計是采用先進的超低功耗單片微機技術研制的傳感器與顯示積算一體化的新型流量測量?jī)x表。與傳統的渦輪流量傳感器配二次儀表組成的測量系統相比，它具有體積小、重量輕、顯示讀數直觀、清晰、可靠性高、不受外界電源影響、抗雷擊、成套成本低等明顯優點?？蓮V泛應用于石油、化工、輕工、食品等行業的液體流量測量。本產品性能優越，達到國際同類產品的先進水平。
二、產品特點：
■傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能；
■結構簡單、牢固以及拆裝方便；
■測量范圍寬，下限流速低；
■壓力損失小，重復性好，精確度高，葉輪具有防腐功能；
■具有較高的抗電磁干擾和抗振動能力；
三、工作原理：
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。
Q——流體的瞬時流量（工作狀態下）[m3/h]；[L/L]為單位
3600——換算系數；
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量；
