產品詳情
臺灣普瑞PS8402A是HDMI? 電平移位器/中繼器專為2路雙模Display Port（DP++）電纜適配器應用而設計。它設計用于Display Port到DVI或Display Port到HDMI的2路適配器。它支持高達3.0Gbps的TMD? 數據速率和集成了一個抗抖動TMDS接收機和一個抗抖動TMDS發射機。PS8402A消除了TMDS輸入的數據和時鐘抖動以及定時偏差，從而提供了一個兼容的、抖動非常低的HDMI輸出。PS8402A包括I2C over AUX轉換和2路DisplayPort雙模適配器實現所需的寄存器。目前臺灣瑞奇達新開發的一款CS5216是可以不改電路PIN TO PIN 替代普瑞PS8402A。
下面來詳細講解一下CS5216的特性和參數以及替代PS8402A電路設計方法。
Capstone CS5216是一款單端口HDMI/DVI電平轉換器/中繼器，具有重新定時功能。它支持交流和直流耦合TMDS信號高達3.0-Gbps的操作與可編程均衡和抖動清洗。它包括2路雙模DP電纜適配器寄存器，可用于識別電纜適配器的功能。抖動清除PLL可以更好地滿足更高數據速率的HDMI抖動合規性。設備的操作和配置可以通過引腳設置或I2C總線來實現。自動關機和靜噪提供靈活的電源管理。
臺灣瑞奇達CS5216參數：
符合高達3.0Gbps的HDMI 1.4b規格
通過HDMI支持4K x 2K和3D視頻格式
可進行水平移動的交流聯軸器
可重復使用的直流耦合
用于補償PCB和/或連接器損耗的可編程接收器均衡
抖動清洗鎖相環，以實現合規性
優越的對內和對間去偏
內置DDC有源緩沖邊帶信號
可編程TMDS輸出預加重
自動斷電管理
自動靜噪故障安全和電源管理
I2C可通過AUX或DDC訪問的2型雙模DP電纜適配器寄存器
內置AUX到I2C橋接器，支持僅AUX的GPU
低功耗
引腳控制模式或I2C控制模式的靈活性
HDMI數字輸入
HDMI 1.4b兼容
內置高性能自適應均衡器
支持熱插拔檢測
HDMI數字輸出
HDMI 1.4b兼容
每個通道的數據速率高達3-Gbps
支持高達3840 x2160@30Hz或者4096x2160@30Hz
MISC
5x5mm QFN40 RoHS兼容無鉛封裝
0°至70°C工作溫度范圍
ESD:HBM 8 kV
電力與技術
單個3.3V電源
內置1.2V LDO

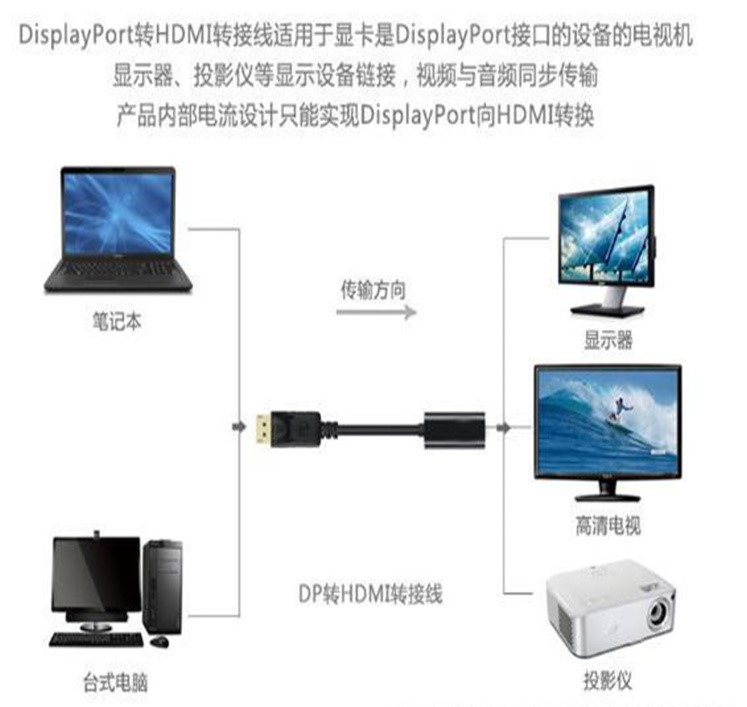

臺灣瑞奇達CS5216設計DP轉HDMI產品使用場景：
CS5216設計DP轉HDMI1080P方案設計原理圖如下所示：
