安科瑞AMC96L-AV3三相數字電壓表 電壓電流不平衡度測量
一、產品概述
AMC 系列可編程智能電測儀表采用交流采樣技術，可直接或間接測量單相電網或三相電網中某一相的電壓和電流。既可用于本地顯示，又能與工控設備連接，組成測控系統。三相數字電壓表
系統精度：0.5 級
參數設定：三相三線、三相四線，電壓變比(PT)可設置
采樣模式：交流采樣，自適應頻率：45Hz～65Hz
過載能力：電壓（1.2倍額定值持續，2倍額定值1秒）
通訊協議：RS485 Modbus RTU
報警輸出：默認 1 路無源繼電器，觸點容量 3A/30VDC，3A/250VAC， 高、低、不平衡報警等
工作溫度：-10~55℃
庫存溫度：-25~70℃
相對濕度：10~90%RH(不結露)
工作電源：AC/DC 85-265V
系統功耗：5VA
二、技術參數

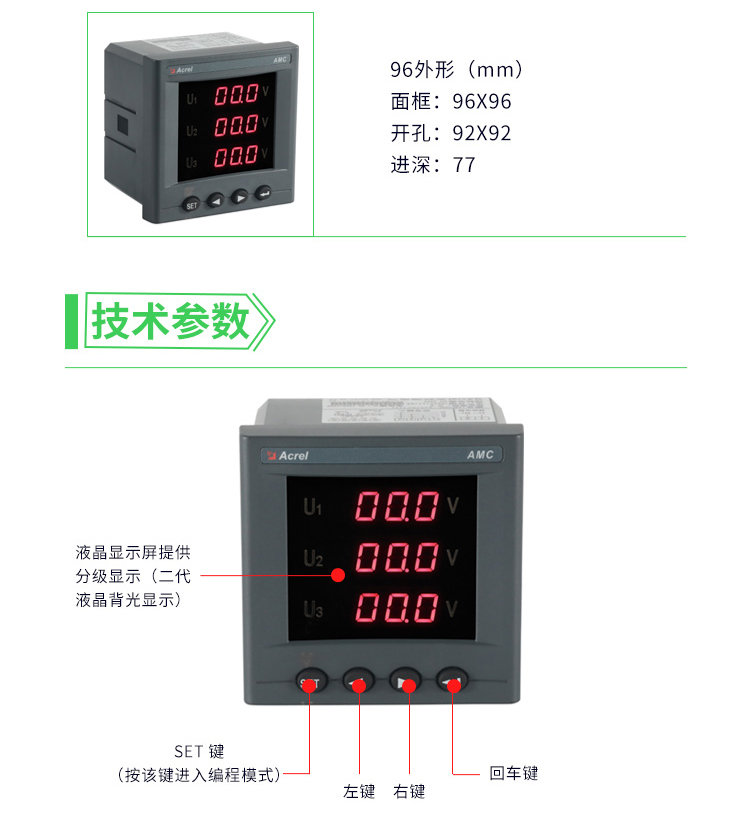

三、外形尺寸

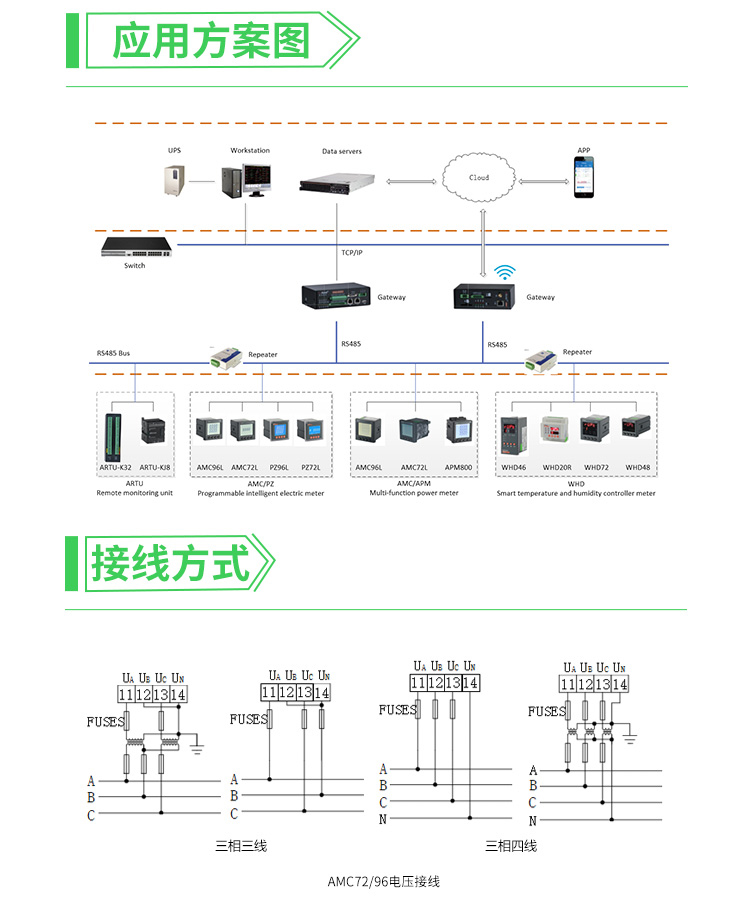

四、產品接線圖
電壓輸入： 輸入電壓不得高于產品額定輸入電壓的 120%，否則應考慮使用 PT；在 電壓輸入端須安裝 1A 絲。
電流輸入：交流電流輸入應使用外部 CT； 如果使用的 CT 上連有其它儀表，接線應采用串接方式； 建 議使用接線排，不要直接接 CT，以便拆裝；去除產品的電流輸入連線之前，一定要先斷開 CT 一次回路或短接二次回路；
模擬量輸出與開關量輸入的 COM 表示各自公共端，并不是實際接地；
通訊連接建議使用兩芯屏蔽線，每芯截面不小于 0.5mm2，分別接A、B，屏蔽層接大地，布線時應使通訊線 遠離強電電纜或其他強電場環境。
五、產品證書
