TECO東元電機22KW臥式AEEFF3系列 型號TEGH180M

技術數據：

種類：三相異步電動機

設計依據：國際電工委員會IEC60034;中國國家標準GB765 JISC4212，CNS14400

額定電壓：380V或其他電壓

額定頻率：50Hz

輸出功率：0.75-375kW

工作制：連續工作制-S1（SF1.0）范圍5Hz-50Hz為遞減轉矩，50Hz-100Hz為恒功率，但不可超過銘牌電流。

機座號：80-400

防護等級：IP54

冷卻方式：IC411

絕緣等級：F級絕緣

溫升：基座號小于180M，溫升不超過80℃

        基座號在180L-250M，溫升不超過105℃

        基座號大于280S，溫升不超過80℃

安裝方式：IMB3（水平地腳安裝），IMV1（立式軸向下）

能效等級符合中國國家標準 GB18613-2012 GB3能效，IEC60034-30 2014/IE2

適用條件：

電壓：三相380V(可用變頻器進行變頻調速，正常運行50~60HZ，超過這個頻率請?zhí)崆案嬷头友b變頻，費用另議)

電源條件:電壓波動±10%以內；頻率波動率±5%以內；電壓及頻率綜合波動率10%以內，但頻率波動率不超過±5%。

使用場所:室內、無危險氣體環境

環境溫度:-15~40℃

環境濕度:相對濕度90%以下（但不能凝結）

海拔高度:海拔1000m以下

傳動方式:皮帶輪傳動，但是2P 22KW及以上，4P&6P Fr#280及以上使用聯軸旋轉方向:可雙向旋轉，當電源相序與電動機出現端標志字母一致時，面向軸伸端看為逆時針?lè)较蛐D(zhuǎn)

起動方式:全壓直接起動或者Y-△起動，5.5KW及以下:Y；5.5KW以上

涂裝:藍灰色（Munsell 7.5B 3.5/0.5）

 要求:安裝聯軸器或皮帶輪請利用軸端攻牙壓進迫入，禁止外力敲擊軸裝安裝，如有特殊需要另行洽詢。

 電機特點:

可用一般電源或者變頻器驅動使用（變頻器驅動按F溫升，變頻器電壓460V以下）（變頻負載:風機/水泵等流體機械）（變頻電機建議F#280S~400A在F側軸承采用絕緣軸承）

IP54防護結構，防塵，防水花及油沫，鑄鐵框架，結構強壯，符合國際標準，安全更具保障性

采用東元F級絕緣，耐熱度高，抗電沖擊強，絕緣壽命長，在惡劣環境下也能勝任

使用進口品牌之軸承，鋼廠之硅鋼片，性能更具保障

規范化的設計、優質的材料、先進的加工設備和完善的質量保證體系，這些表現在效率高、振動小、噪音低、安全可靠

尺寸圖：

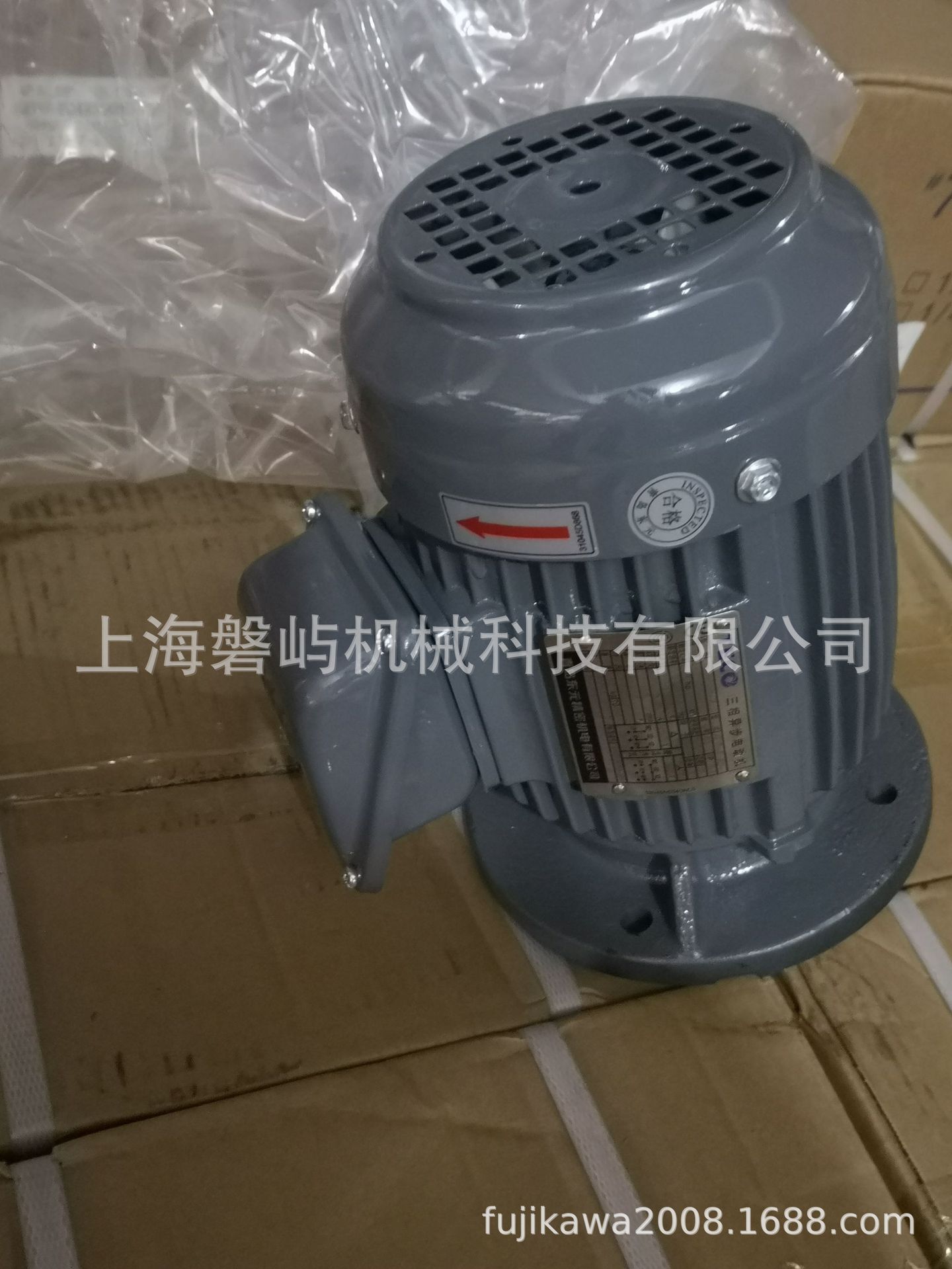

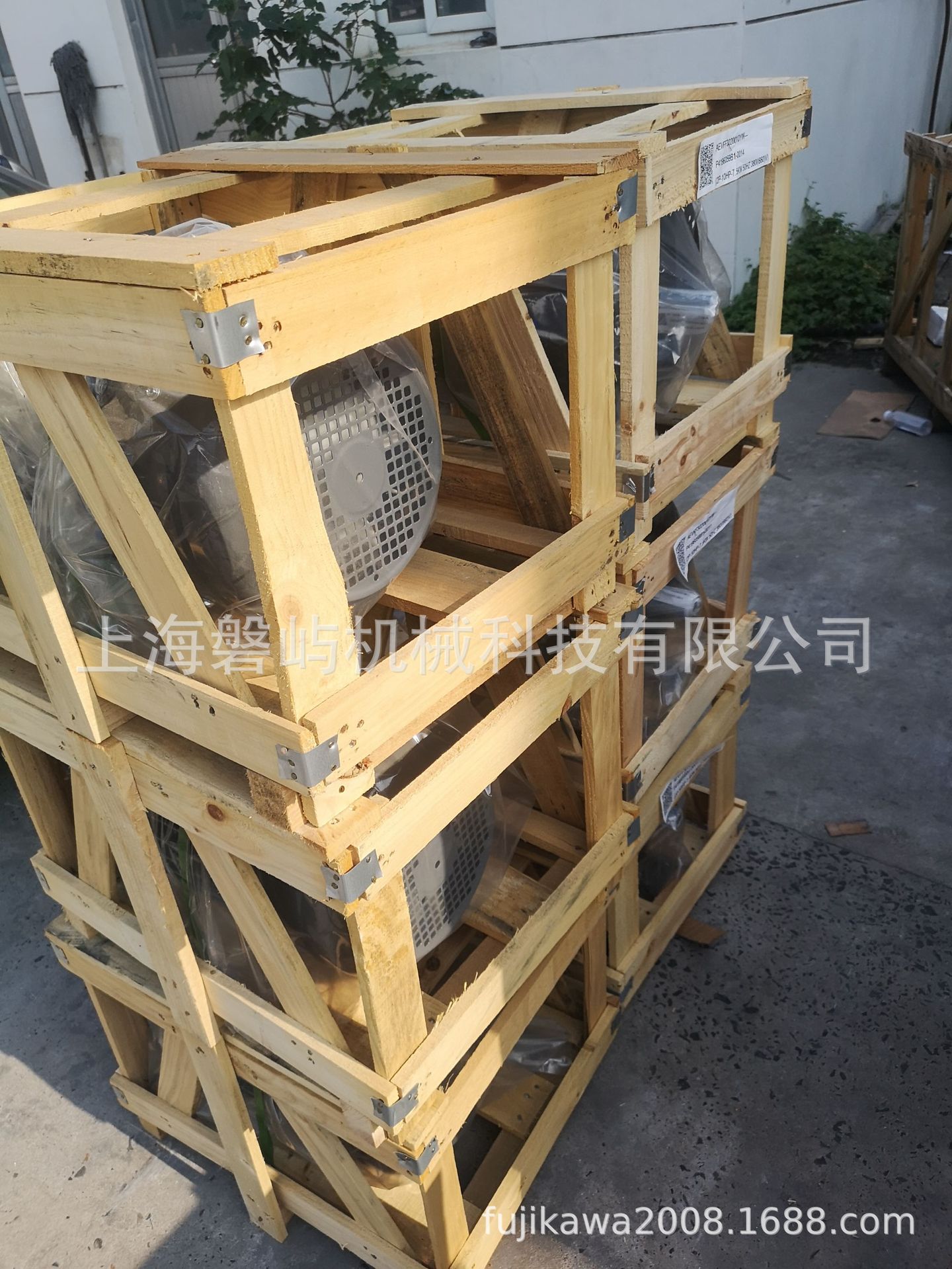

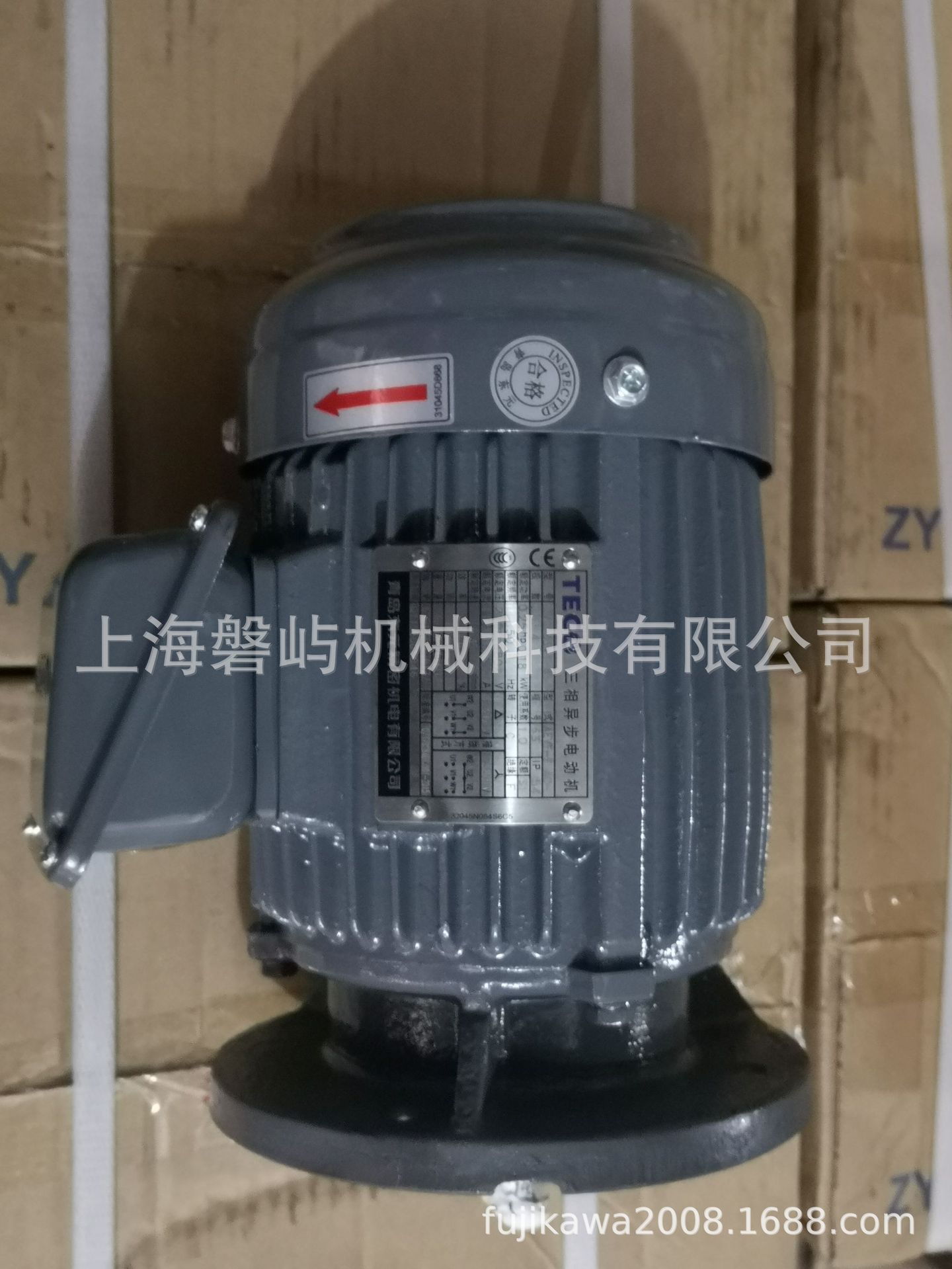

東元電機庫存圖：

發貨說明：

1.售前說明：由于產品種類多，拍前請聯系客服是否有現貨，數量大的親要提前和客服溝通，我們會及時安排生產，以便更好地為您服務；

2.貨期問題：本店為東元電機經銷商，常規型號均有大量庫存；非常規產品需訂貨，具體貨期請咨詢；

3.資費問題：由于市場，產品參數不定等問題，拍前請與客服確認好價格，購買的數量及地區不同,運費的價格一般為50元，視具體情況
也會變動.拍后請與客服溝通好改價后付款。

4.貨物簽收：請買家收到快遞包裹時不要急于簽收，務必當即拆開包裹確認貨物完好后再與快遞派送員簽收??！一旦簽收即被認為接受貨物，代表確認貨物型號、數量正確，恕本店不再對貨物承擔任何責任。若發現貨物有損壞，請立即拒絕簽收并讓派件員作出簽字作證，退回包裹，我們會與快遞公司協商賠償事宜。否則我們不對貨物損失承擔任何責任。

5.售后服務：東元產品全國聯保，保修期長達12個月；
