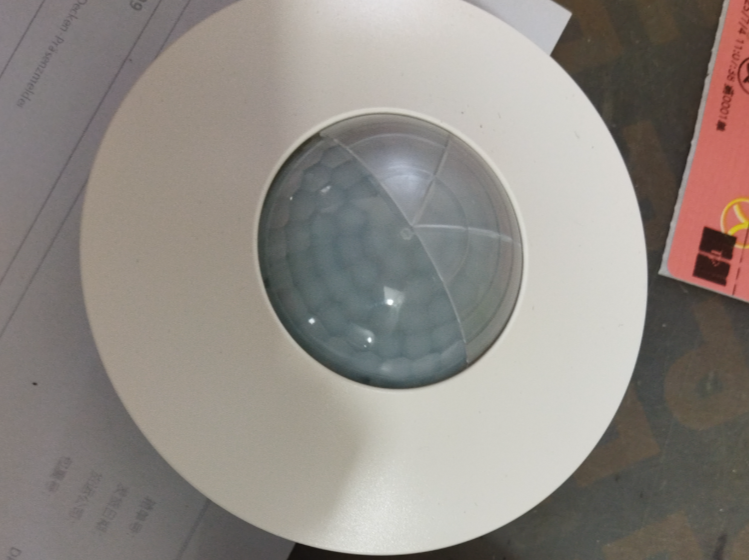

德國Esylux探測器PD-C-360/8-BMS-DALI-2

?一、產品概述?

• ?產品型號?：PD-C 360/8 BMS DALI-2

• ?產品編號?：EP10428203

• ?GTIN碼?：4015120428203

• ?產品類型?：DALI-2認證吸頂式存在傳感器，作為DALI-2照明系統的輸入設備

?二、核心功能特性?

1. ?多房間光管理?：可與APC存在探測器組合使用

2. ?系統集成?：支持通過DALI-2接口集成到第三方樓宇管理系統

3. ?傳感器配置?：

• PIR傳感器（符合IEC 62386-303標準）

• 光傳感器（符合IEC 62386-304標準）

4. ?按鈕輸入?：支持連接標準按鈕（符合IEC 62386-301/302標準）

5. ?安裝方式?：表面安裝或嵌入式天花板安裝（需配件）

6.

?三、技術參數?

• ?電氣規格?：

• 防護等級：II類

• 額定電壓：9.5–22.5 V DC

• 空載電流：6 mA

• DALI峰值電流：10 mA

• 待機功耗：<0.1 W

• ?檢測性能?：

• 檢測角度：360°

• 對角線檢測范圍：? 8 m

• 正面檢測范圍：? 6 m

• 存在檢測范圍：? 4 m

• 檢測區域：50 m2

• 推薦安裝高度：3 m

• 安裝高度：5 m

• 光照測量范圍：5–2000 lx

• ?物理特性?：

• 尺寸：高度62 mm，直徑108 mm

• 重量：130 g

• 材質：抗紫外線聚碳酸酯

• 防護等級：IP20（使用表面安裝盒可達IP54）

• 工作溫度：-25°C 至 +50°C

•

?四、通道配置?

• ?照明通道C1?：

• 設備類型：符合DALI-2 -301（按鈕）、-302（開關）、-303（存在/運動檢測）、-304（光傳感器）

• 開啟時間：600 ms

• 按鈕輸入：發送數值A(chǔ)

?五、配件清單?

1. ?蓋板系列?：COMPACT COVER SET（黑色/不銹鋼外觀）

2. ?安裝盒系列?：

• IP20/IP54表面安裝盒（白/銀/黑色）

• 嵌入式安裝套件（含安裝支架和防塵盒）

3. ?防護罩?：BASKET GUARD ROUND LARGE（? 180 mm）

4. ?按鈕系列?：2路/4路/6路/8路DALI-2按鈕

5. ?中繼器?：REPEATER PS IEC 62386（帶集成總線電源）
