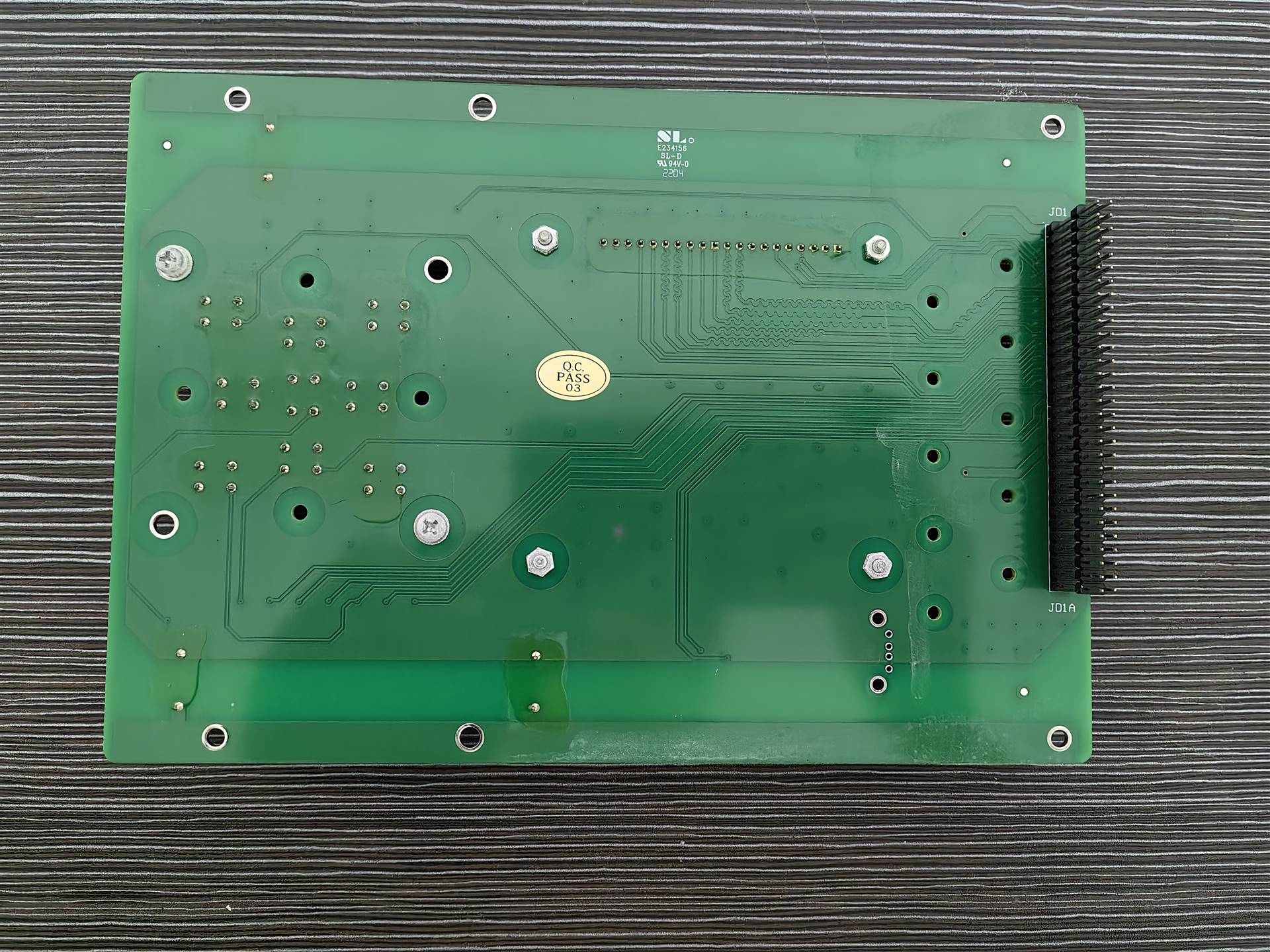

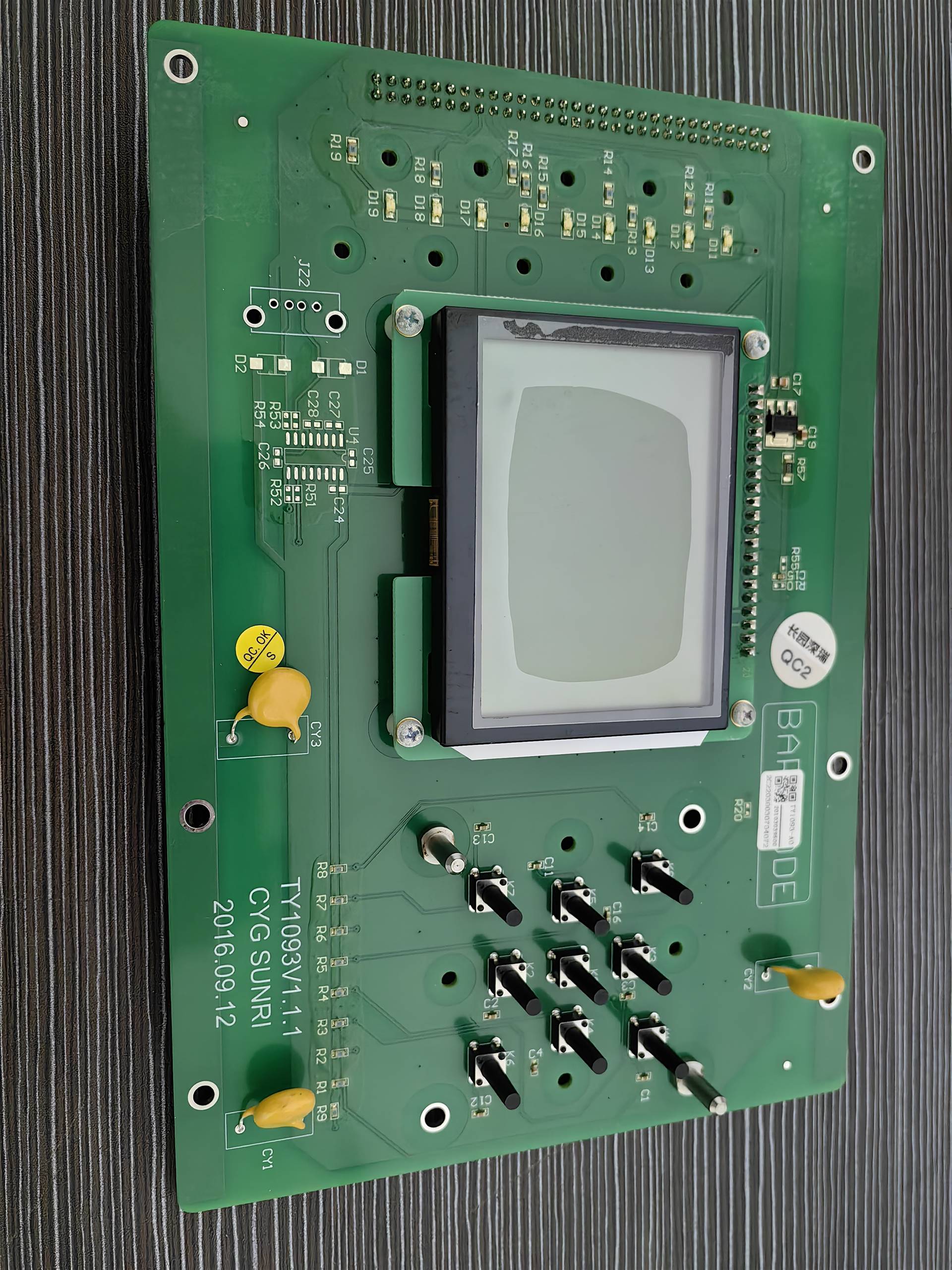

長園深瑞ISA-392G系列液晶面板TY1093-A0

??一、產品概述

??長園深瑞ISA-392G系列液晶面板TY1093-A0是一款專為電力系統設計的智能顯示終端，集成微機保護、測控、通信及人機交互功能，適用于35kV及以下電壓等級的變電站自動化系統。該產品采用嵌入式設計，支持多電壓等級應用，具備高可靠性、強抗干擾能力和快速響應特性?1。

??二、技術參數

???顯示特性?：采用高分辨率液晶屏，支持圖形化界面顯示，可實時展示電氣參數、狀態信息及報警信號?2。

???通信接口?：標配RS485、CAN總線及以太網接口，支持IEC 61850、Modbus等通信協議，實現與上位機及保護裝置的互聯?1。

???環境適應性?：工作溫度范圍-30℃~70℃，濕度≤95%，海拔≤4000米，滿足嚴苛環境運行需求?2。

???電源要求?：支持直流或交流供電，電壓范圍85~265V，頻率50/60Hz?1。

??三、功能特點

???實時監測與報警?

??顯示電壓、電流、功率等電氣參數，支持波形圖、趨勢圖等可視化分析?2。

??故障時自動彈出報警窗口，并記錄事件順序（SOE），支持歷史數據查詢?2。

???人機交互?

??觸摸屏操作，支持菜單導航、參數設置及定值修改，界面支持中英文切換?1。

??提供“運行”“調試”“維護”三種模式，滿足不同場景需求?2。

???保護與控制?

??集成過流、過壓、差動保護等邏輯，支持自動重合閘及備自投功能?1。

??可通過面板或遠程指令操作斷路器、隔離開關等設備?2。

??四、操作指南

???開機與初始化?

??接通電源后，面板自動啟動自檢程序，顯示“系統初始化”提示（約3秒）?2。

??初始化完成后進入主菜單，顯示實時數據及設備狀態?2。

???參數設置?

??進入“設置”菜單，選擇需修改的參數（如定值、通信地址），輸入新值后確認保存?2。

??重要參數修改需輸入密碼（默認密碼為“0000”），防止誤操作?2。

???故障處理?

??報警時，面板顯示故障類型及位置，可結合后臺系統定位問題?2。

??緊急情況下，可通過“緊急停機”按鈕切斷輸出回路?2。

??五、注意事項

???安全操作?：禁止帶電插拔通信線纜，避免短路或信號干擾?1。

???維護建議?：定期清潔屏幕及通風口，檢查接線端子是否松動?2。

???環境要求?：避免陽光直射及強磁場干擾，確保設備通風良好?2。

??六、常見問題解答

???Q1：面板無顯示？?

??A：檢查電源連接是否正常，確認絲是否熔斷?2。

???Q2：通信失?。?

??A：驗證通信協議及地址設置，檢查線纜連接是否牢固?
