Elaflex 橡膠膨脹節ERV-R 200x175.16
?ERV-R型橡膠膨脹節技術餐宿?
?一、產品概述?
ERV-R型橡膠膨脹節適用于水、飲用水（符合DVGW W 270、ACS及FDA標準）、冷熱廢水、海水、冷卻水（含化學添加劑）、低濃度酸堿溶液、鹽溶液、工業醇類、酯類和酮類介質?？稍诤铜h(huán)境（如發動機房）使用。
?二、技術參數?
-
?溫度范圍?：-40°C至+100°C（常規），短期可達+120°C
-
?電氣性能?：導電性
-
?禁用介質?：礦物油產品、含防腐蝕添加劑的冷卻油、含油壓縮空氣
-
?三、結構材料?
-
?內襯?：丁基橡膠(IIR)/EPDM，無縫結構，低滲透性
-
?增強層?：聚酰胺簾線，丁基橡膠涂層
-
?外覆層?：EPDM，耐臭氧和耐熱
-
?法蘭?：旋轉式，碳鋼鍍鋅，符合DIN PN 10/16標準

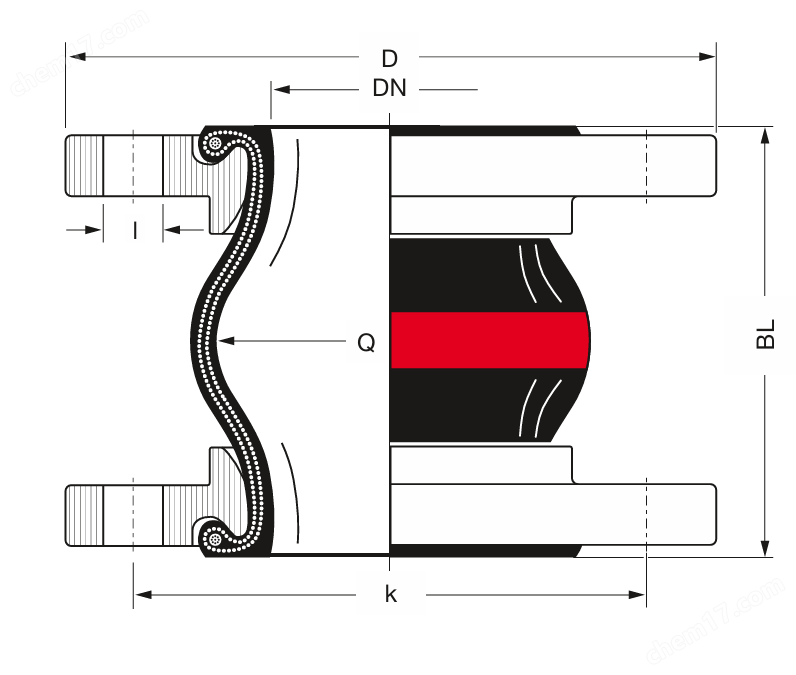

?四、尺寸規格表（摘要）?
| 公稱通徑 | 法蘭尺寸 | 波紋管長度 | 重量 | 訂單型號示例 |
|---|---|---|---|---|
| DN25 | 115×85 | 130 | 1.9 | ERV-R 25.16 |
| DN50 | 165×125 | 150-160 | 4.7-5.4 | ERV-R 50.16 |
| DN100 | 220×180 | 150-160 | 8.1-10.1 | ERV-R 100.16 |
| DN200 | 340×295 | 150-160 | 16.5-16.8 | ERV-R 200.10 |
| DN500 | 670×620 | 200 | 57.0 | ERV-R 500.10 |
| DN1000 | 1230×1160 | 300 | 245.0 | ERV-R 1000.10 |
?五、允許運動范圍?
-
?軸向位移?：±5mm至±40mm（根據尺寸不同）
-
?橫向位移?：±5mm至±30mm
-
?角向位移?：根據長度規格允許不同角度
注：組合運動時數據不適用，需聯系技術支持
?六、真空耐受性能?
-
無輔助裝置：700mbar（DN32）
-
帶VSD/VSR裝置：顯著提升真空耐受性
-
壓縮安裝可提高真空耐受性，伸長量會降低50%真空阻力
