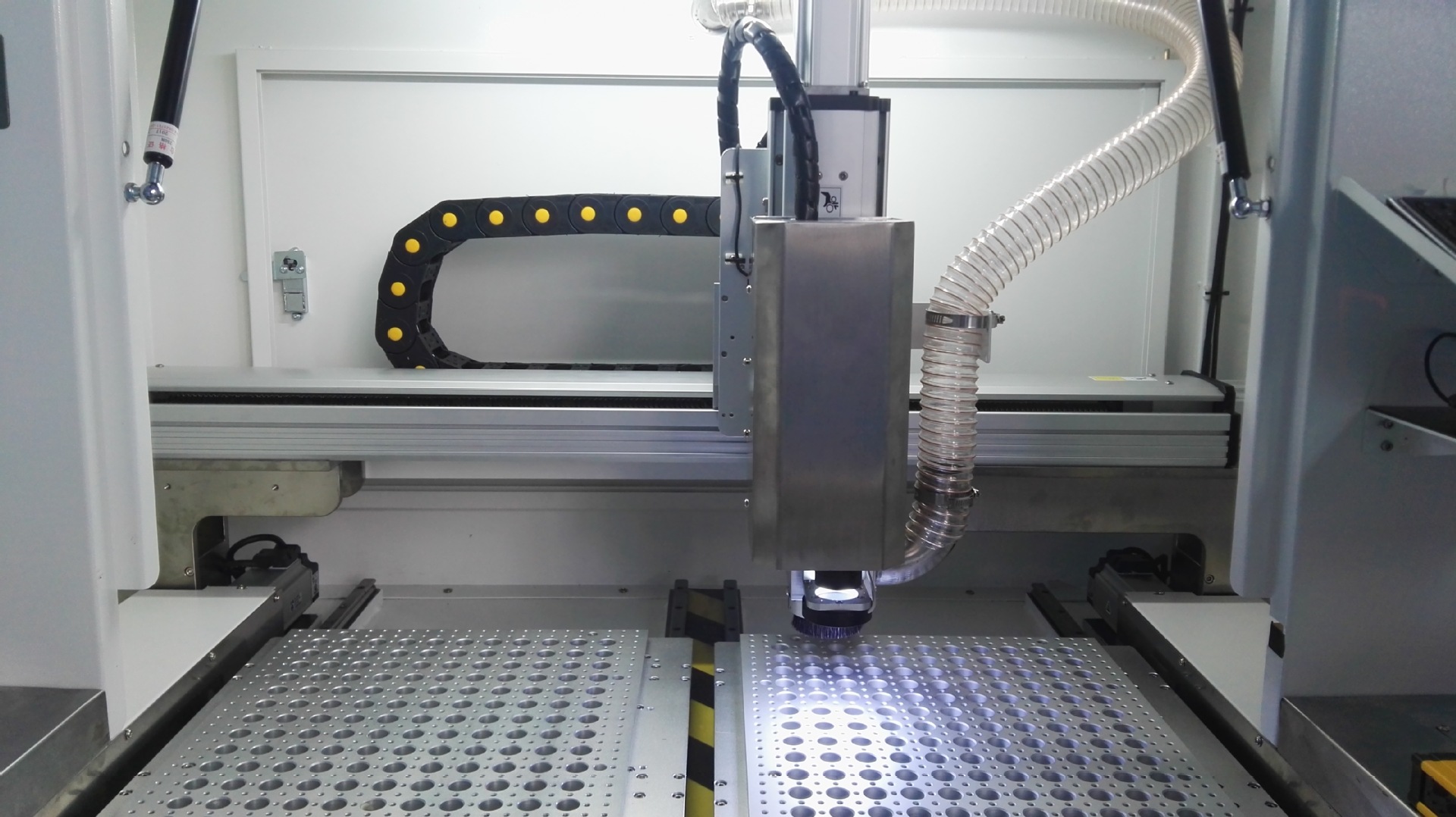

RS-500是一臺主要利用銑刀高速運轉將多連片方式的PCB板按預先編輯好的路徑分割的設備。取代了人工折斷、C-CUT或PUSH的切割瑕疵，提高產品質量，減少報廢率，本機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改，兩平臺交互工作的PCB的上下料裝置，能有效地降低機器開置時間，從而達到理想的生產效率。
2.配置高像素CCD放大鏡頭，輔助程序示教及編輯功能，精度更高更精確，圖像跟清晰。
3.自動MARK點定位校正系統，移動路徑有寶時顯示和模凝路線跟蹤，顯示一目了然，自動對立校正功能，切割精度更高，PCB低要在3mm之內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求，大大提高了工作效率。
4．程序的左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程序制作的時間，提高編輯效率。
5.大功率進口風機制作的吸塵器和10V的高電壓靜電消除裝置，吸塵效果更佳理想，超聲更小。
6.刀具壽命監測，銑刀切割一業距離后會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，及延長銑刀壽命。
7.透明的安全門設計，使加工過程一目了然，開門有急停減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個安全檢查的操作環境。減速50%是為了在做程序的時候方便編程人員對加工過程的監視。
8.利用兩平臺連滑交換加工放置PCB基板，減少等待時間，提高產量。
| 項 目 | RS500 |
| 有效切割尺寸 | 300*350mm 350*400mm |
| 切割功能 | 直線、圓形及圓弧補間 |
| 加工臺面 | 雙臺面 |
| 機臺重覆精度 | ±0.01mm |
| 切割精度 | ±0.02mm |
| 最高移動速度 | XY軸1000mm/s、Z軸500mm/s |
| 最大移動行程 | X:350 Y:400 Z:90mm |
| 主軸轉速 | MAX.60000rpm可調 |
| 切割速度 | 0～100mm/s可調 |
| 操作界面 | 視窗操作界面 |
| 程式教導方式 | 彩色CCD影像直覺式教導輸入 |
| 程式備份 | USB界面 |
| 控制方式 | PC BASE視覺精密三軸控制系統 |
| XYZ軸驅動方式 | AC伺服馬達 |
| 使用銑刀尺寸 | ￠0.8-3.0mm |
| 主機電源規格 | AC220V 50/60HZ 單相 |
| 切割主機尺寸 | 600(W)x1100(D)x1650(H)mm |
| 切割主機重量 | 750kg |
| 集塵機功率 | 3HP |
| 集塵機尺寸 | 690(W)x698(D)x1701.5(H)mm |
| 集塵機電源規格 | AC220V/380V 50/60HZ 三相 |
| 集塵機重量 | 120kg |
| 集塵方式 | 下吸塵/上吸塵 |
